MWS-4020/4030/4050
多波形励磁电源（线圈电源）
MWS系列是一款专为多弧镀膜设计的数字化多波形励磁电源，通过精准驱动磁场线圈实现均匀放电，显著提升工件膜层质量。
核心技术：PWM脉宽调制、数字化控制芯片、进口功率器件
输出性能：多波形输出、参数连续可调、峰谷值独立调节
控制交互：RS485通讯、PLC模拟量接口、液晶+数码管双显
物理特性：体积小、重量轻、高精度
获取报价与方案
工程师将在 24 小时内与您联系
产品详情
主要用途
MWS系列励磁多波形电源选择多种电压波形输出。通过驱动多弧靶外围磁场线圈，产生周期性可变磁磁场，使多弧辉光由原来的集中放电变为均匀放电，提高工件膜层质量。
主要技术特点
1. 采用先进的PWM脉宽调制技术，并使用进口功率开关器件，体积小、重量轻、功能全、性能稳定可靠。 2. 采用先进的数字化波形控制芯片，控制精度高，主要参数均连续可调，充分保证镀膜工艺的多方位技术需求。 3. 可选择直流、三角波、矩形波、正弦波四种输出波形，波形的最高值和最低值可独立调节。 4. 可选择面板手动控制、模拟量PLC接口控制、RS485通讯接口控制。 5. 采用液晶屏和数码管相结合的控制面板，操作简单，美观度高。
详细规格参数
| 参数项目 | MWS-4020 | MWS-4030 | MWS-4050 |
|---|---|---|---|
| 输入电压 | AC220V | AC220V | AC220V |
| 电源功率 | 600W | 1200W | 2400W |
| 电源特性 | 恒压 | 恒压 | 恒压 |
| 输出电压 | -40V ~ +40V | -40V ~ +40V | -40V ~ +40V |
| 输出电流 | -20A ~ +20A | -30A ~ +30A | -50A ~ +50A |
| 频率调节 | 1Hz ~ 100Hz | 1Hz ~ 100Hz | 1Hz ~ 100Hz |
| 占空比 | 5% ~ 95% | 5% ~ 95% | 5% ~ 95% |
| 输出波形 | 直流、三角波、方波、正弦波 | 直流、三角波、方波、正弦波 | 直流、三角波、方波、正弦波 |
| 外形尺寸 | 482mm x 550mm x 145mm | 482mm x 550mm x 145mm | 482mm x 550mm x 145mm |

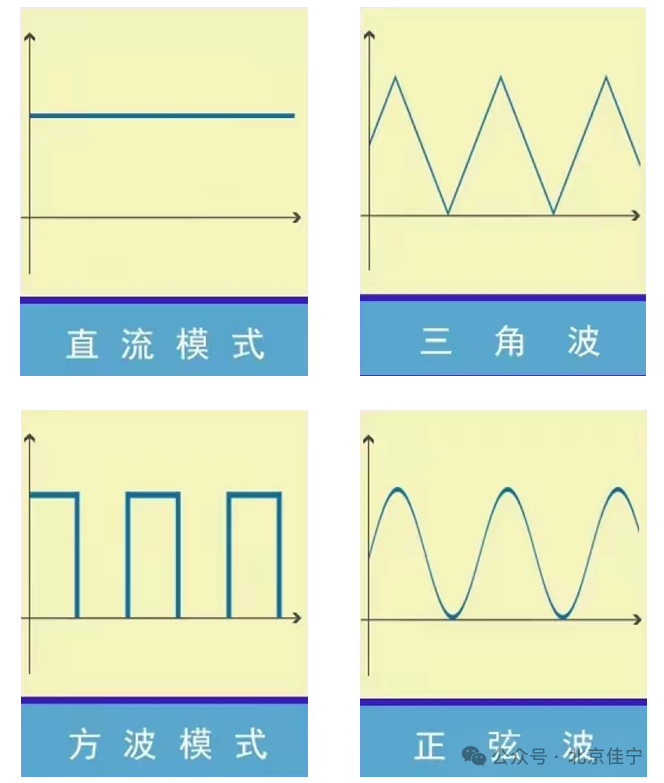

输出工作模式
应用场景
- 核心应用：多弧靶磁场控制、线圈驱动、磁场扫描
- 工艺痛点解决：消除集中放电、实现均匀放电、提升膜层致密度
- 适用设备：真空离子镀膜机、多弧离子镀设备、磁控溅射辅助磁场
- 目标效果：周期性变磁场、高质量镀膜工艺
